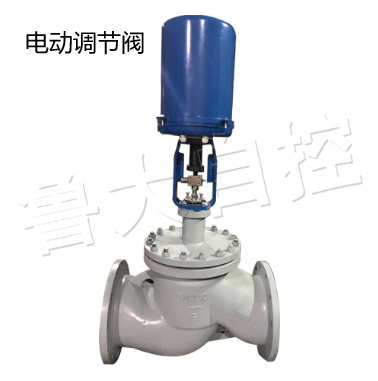

電動調節閥的檢查校準步驟
發布時間:2019-11-12 08:42:43 瀏覽量:1187 【返回上一頁】
電動調節閥的調節流程:
1、按接線方法接上線。
2、檢查了感覺沒有問題了以后插電。
3、將小開關放置手動式情況。
4、校整行程開、關方向。實際操作開關1開時,電動調節閥應打燈亮,產生開關頂開后電機應停止。實際操作開關1關時,應熄燈亮,行程開關頂開后電機應停止。要不是那樣,將9與10互換。假如電機開關方向與手操方向不符合,將意見反饋電阻器的13與15互換。
5、手動式開關1使電動執行器向關的方向運行,這時熄燈亮。關行程接點被頂開停止后,氣動調節閥轉動導電塑料定位儀使意見反饋電流量為4mA。
6、手動式開關1使電動執行器向開的方向運行,這時打燈亮。開行程接點被頂開停止后,調節100%電阻器使意見反饋電流量為20mA。一般不斷2次。
7、開關2放置全自動情況,在3、4端鍵入4-20mA,各自在4、8、12、16、20處鍵入數據信號,觀查調整精密度。假如產生波動,調死區電阻器使之提升死區。(順時針方向轉動死區提升)
8、觀查電制動系統作用是不是果斷且無惰走。
9、過扭矩開關姿勢后,蒸汽調節閥電機應停止,向反過來方向實際操作后消除鎖緊。
一般出廠設置時電動執行器按正行程調準。自力式壓力調節閥當場如需反行程將控制模塊接線端子的16與17;13與15;9與10另外互換。
