電動調節閥工作原理和結構特點

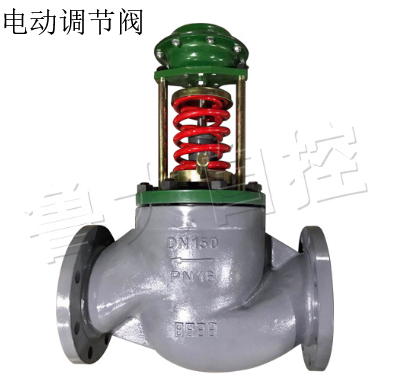

電動調節閥結構原理

電動調節閥由電動執行機構和調試安裝后連接組裝的調節閥組成。電動調節閥通過接收工業自動控制系統的信號，驅動閥門改變閥芯與閥座之間的截面積，控制管道介質的流量、溫度、壓力等工藝參數，實現自動調節功能。

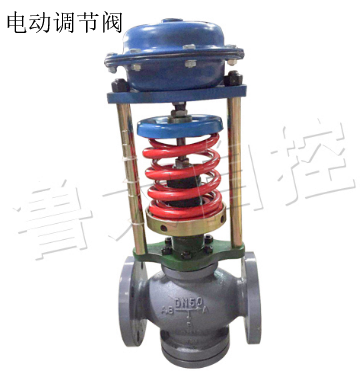

電動調節閥主要零件

部件材料：本體、閥蓋、填料函、閥桿、閥瓣、密封圈、行程指針、調節螺母、螺母套、支架等，溫度高時還需安裝散熱器；溫度低時還需安裝拉桿。

材料：灰鑄鐵、鑄鋼、不銹鋼、雙相鋼

電動調節閥工作原理

工作電源：DC24V、AC220V、AC380V等電壓等級。

輸入控制信號：DC4-20mA"或者"DC1-5V。

反饋控制信號：DC4-20mA（負載電阻小于500歐姆）。

接收工業自動化控制系統的信號，驅動閥門改變閥芯與閥座之間的截面積，以控制管道介質的流量、溫度、壓力等工藝參數。實現自動調節功能。

新型電動調理閥執行器具有進給功能，承載相同的420 mA或15 VDC規范#，將電流#轉換成相應的直線位移，自動控制調節閥的開度，達到管道內流體的壓力、流量、溫度、液位等工藝參數的連續調節。

電動調節閥流量特性

動態調節閥的流量特性是在電動調節閥兩端壓差穩定的情況下，流經電動調節閥的介質相對流量與其開度的關系。

調節閥的流量特性是線性的、相等的百分比和拋物線。

電動調節閥應用領域

電力、化工、冶金、環保、污水處理、輕工、建材等工業自動化系統。

電動調節閥安裝要求

電動調節閥更適合于水平管下部工作活塞的上端。

電動控制閥通常包括執行機構和控制閥。"電動執行器"接受驅動信號（0或10V或4-20mA），以控制閥門進行調整。它還可以根據控制需要由智能網絡控制系統組成，遠程實現控制。監測和控制。

電動調節閥電氣原理

動作原理：220VAC或者380VAC電機電源，控制信號4-20mA，閥內帶控制器，控制器將電流信號轉換為步進電機的角行程信號，電機旋轉，通過齒輪、杠桿，或者齒輪加杠桿，驅動桿操作，實現直或角ST。羅克。

反饋：電機操作，通過齒輪操作，由三節滑動壓敏電阻器輸出閥門定位信號，外加三根線的極限信號（完全打開，完全關閉）。公共線)
